點支承幕墻玻璃破裂故障分析

來源:09年會論文集作者:龍文志日期:2009-4-8 　頁面功能【字體：大中小】【打印】【關閉】【評論】

摘要：本文從點支承幕墻玻璃破裂故瘴出發，系統闡述了點支承幕墻玻璃破裂故障多于其它玻璃幕墻的原因，提出了點支承玻璃幕墻設計時，除對玻璃面板的大面應力進行計算分析外，同時也應該對玻璃孔邊應力進行設計分析;為了降低玻璃孔邊應力，減少點式玻璃幕墻破裂故障，確保點式玻璃幕墻破結構的安全，本文提出了八點參考建議及措施。
關鍵詞：孔邊應力、側面強度、玻璃斷裂力學、適應變形、鉆孔工藝、H形接駁爪、意外破碎。

　　根據規范JGJ102一7003，12mm鋼化玻璃的大面強度設計值為f=84(N/mm²，由此可知,在本列中玻璃的強度滿足設計要求.

　　2.4作用在玻璃的各種荷載轉換為玻璃孔邊集中力的情況
　　作用在玻璃上的各種荷載有可能轉換為玻璃孔邊的集中力，其主要包括以下三種情況(H向?yàn)榇怪庇诓Ａ姘宸较�，V向?yàn)槠叫杏诓Ａ姘宸较?:
　　a]玻璃的自重荷載轉換為玻璃孔邊的V方向集中力。
　　b]作用在玻璃的風荷載轉換為玻璃孔邊的H方向集中力。
　　c)幕墻玻璃平面外地震作用轉換為玻璃孔邊的I-I方向集中力。　
　　假定作用在同一塊玻璃上各支承點的荷載均相同，則作用在玻璃上的各種荷載和作用轉換成玻璃孔邊的集中力的計算公式如2－1

　　2.5玻璃孔邊集中力轉換為玻璃孔邊作用面的面荷載
　　作用在玻璃上的各種荷載有可能轉換為玻璃孔邊的集中力，而玻璃孔邊集中力又會轉換為作用面的面荷載，其計算公式如2－2:　

　　2.6玻璃孔邊應力分析
　　利用有限元軟件&I15Y5對沉頭點支承玻璃孔邊應力進行計算分析，其開孔處的荷載由外片玻璃承受。

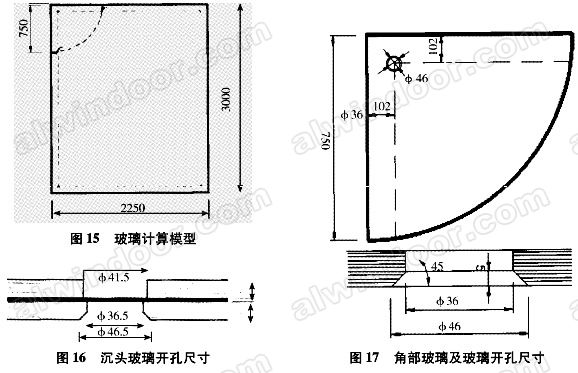

　　第一步，選取玻璃長邊的1/4進行計算分析，如圖15所示。選取部分的邊界條件為四邊支撐，玻璃沉孔的尺寸如圖16所示，選取角部玻璃及玻璃開孔尺寸如圖17所示。

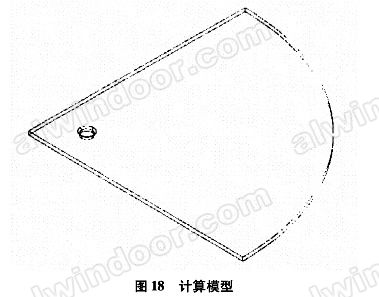

　　第二步.利用ansys軟件建立實體單元模型.如圖18所示�！�

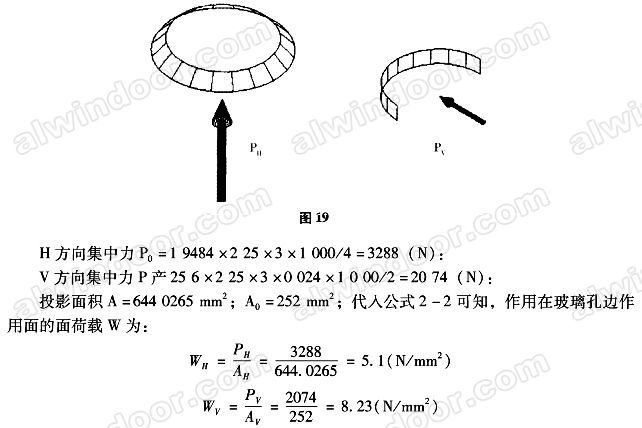

　　第三步，分別計算圖19所示各方向的集中力。
　　按公式2－1，

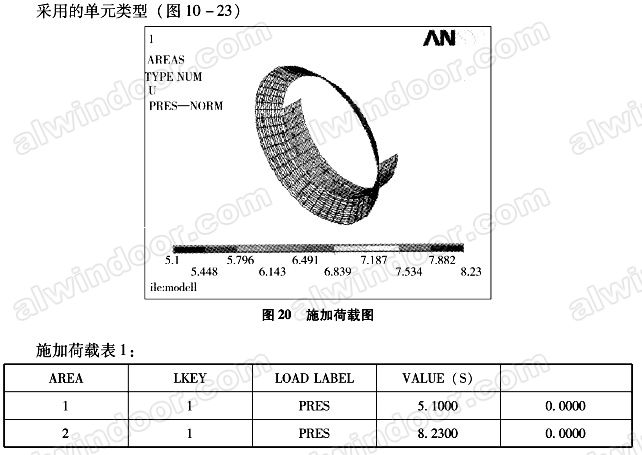

　　采用的單元類型(圖10－23)

下一篇：任意三角形玻璃面板彎曲問題研究

[本文共有 7 頁，當前是第 3 頁] [1] [2] [3] [4] [5] [6] [7]
