上期“白云在線”文章中，白云化工專家組給大家介紹了門窗膠使用中出現(xiàn)開裂、粉化現(xiàn)象的原因分析和解決辦法。今天，我們繼續(xù)給大家介紹門窗膠使用過程中的一些常見問題，本期“白云在線”我們關(guān)注門窗膠使用過程中出現(xiàn)基材被腐蝕的問題。

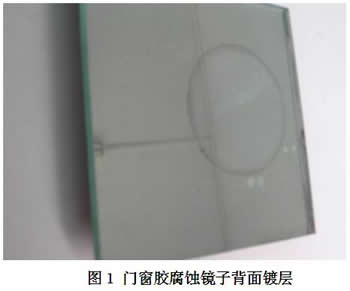

　　在實(shí)際工程中，門窗膠使用中出現(xiàn)基材被腐蝕，可以通過查看門窗膠與基材的接觸面來判定(圖1)。如果膠與基材接觸面出現(xiàn)密集細(xì)小的孔隙或已發(fā)生可見的物理化學(xué)變化，且膠非常容易從基材表面剝離，那么我們可認(rèn)為基材被門窗膠腐蝕了。

　　一、問題原因：

　　門窗膠在使用過程中出現(xiàn)基材被腐蝕現(xiàn)象，可能的原因主要有以下兩類：

　　原因1：酮肟型門窗膠與聚碳酸酯(PC)、銅、鉛等材料接觸;

　　原因2：酸型門窗膠與金屬材料、鍍膜玻璃、石材等材料接觸;

　　二、各原因分析和解決辦法

　　針對以上列舉的原因，我們對各原因做進(jìn)一步分析并提出相應(yīng)解決辦法：

　　原因1：酮肟型門窗膠與聚碳酸酯(PC)、銅、鉛等材料接觸

　　酮肟型門窗膠放出的小分子物質(zhì)，可以與PC板、銅、鉛等材料發(fā)生化學(xué)反應(yīng)。當(dāng)酮肟型門窗膠接觸PC板、銅、鉛等材料，在接觸界面會(huì)出現(xiàn)密集細(xì)小的氣孔，造成粘接失效。建議選用其他類型的門窗膠。

　　原因2：酸型門窗膠與金屬材料、鍍膜玻璃、石材等材料接觸

　　酸型門窗膠放出的酸性小分子物質(zhì)，可以與金屬材料、鍍膜玻璃、石材等材料發(fā)生化學(xué)反應(yīng)。當(dāng)酸型門窗膠接觸金屬材料、鍍膜玻璃、石材等材料，在接觸界面會(huì)出現(xiàn)密集細(xì)小的氣孔，粘接失效。建議選用其他類型的門窗膠。

　　上述兩類門窗膠對基材造成腐蝕的問題，根本原因在于兩者之間發(fā)生了化學(xué)反應(yīng)，屬相容性問題。因此在使用前應(yīng)做相容性試驗(yàn)。若確認(rèn)門窗膠腐蝕了基材，那么可以選用其他類型的門窗膠，如醇型門窗膠，以避免上述問題發(fā)生。

　　以上是我們給大家介紹的門窗膠使用中出現(xiàn)基材被腐蝕的原因分析和解決辦法。下期“白云在線”將給各位帶來門窗膠使用中膠縫垂流變形的問題問答，敬請關(guān)注!
